咨詢服務熱線：
0519-87325105
本產品（SQ1206/SQ1207 ）為泛用型食品包裝用雙組份無溶劑復合型聚氨酯粘合劑。
二、應用范圍
本產品適用于包括鋁箔結構在內的各類塑/塑、塑/鋁、鍍鋁膜等材質結構的復合及應用；
本產品針對不同地區(qū)或氣候環(huán)境條件于 30-40℃ 加工溫度條件下，具有優(yōu)良的流動性，其加工線速度可達到 400m/min 以上；
本產品具有的***的表面濕潤性和機器加工性，非常適合于針對鍍鋁膜材質結構的復合應用；
本產品具有優(yōu)異的透明度和光澤性，適合于對透明度和光澤性有特定較高要求的各類包裝上的應用；
本產品也適合于含鋁箔結構及水煮包裝結構的復合及應用，但這必須以所使用的其它原物料品質及加工工藝能得到有效控制為前提保證。
三、典型應用結構：
BOPP/VMCPP
BOPP/CPP
PET(BOPP)/VMPET/PE
NY/LLDPE
PET/Alu/PE
PET/PE
薄膜在復合前需經電暈處理，并達到足夠的達因數(shù)。

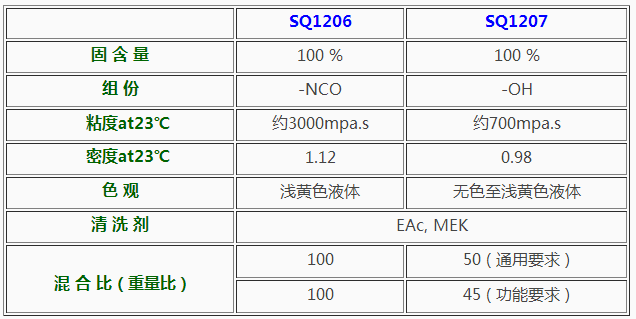

四、技術規(guī)格
五、使 用
適用機型：任何型號無溶劑復合機器并配有自動混合設備
涂 布 量：1.3- 2.5 g/m2 (干基 )
操作溫度：30- 40 ℃ ( 建議通常條件下設定為 40 ℃ )
膠泵 Dosing unit 38 ℃
加熱管 Heated pipe 38 ℃
計量輥 Metering roll 1 & 2 40 ℃
涂布輥 Coating roll 40 ℃
混合粘度 at 40℃：低于 900 mPa.s
復合溫度：50- 55 ℃
機器線速度：0- 400 m/min
可使用時間：混合后 > 30 min
固化時間：35- 40 ℃, 12-36 小時 ( 于環(huán)境濕度為 70% 的條件以下 )
六、健康與安全
聚氨酯粘合劑含有微量異氰酸酯, 避免與皮膚和食品直接接觸。
七、包 裝
SQ1206：18KG / 桶，200KGS / 桶。
SQ1207：18KG / 桶，200KGS / 桶。
八、儲存期
在 5~30 ℃ 的干燥潔凈環(huán)境下，未啟封的 SQ1206/ SQ1207 可存放 6 個月。啟封后未用完的產品必須盡快密閉保存。
九、注意事項
1、如采用雙組份型油墨, 油墨中的固化劑必須加足，或適量提高粘合劑中固化劑的比例; 針對目前所廣泛使用的通用型油墨，更應關注油墨中所存在的反應基而引發(fā)的品質危機。因此，由于油墨的復雜性，建議預先測試油墨與粘合劑的相容性。
2、薄膜中之添加劑，尤其是LDPE、LLDPE及CPP薄膜中之爽滑劑和其印刷后的殘存溶劑量，以及包裝內容物等因素對復合制品的品質評定都很重要，將會直接或間接影響其使用性能。因此，于生產前針對實際使用條件所做的復合測試也是必要的。
3、設備有固定計量輥，必須每隔 12小時以溶劑清洗，防止膠固化造成計量輥間隙不準。不建議使用人工、機械式混膠，請使用自動混合設備。請勿將本產品與其他粘合劑相混合使用。如有需要，請電話咨詢本公司。
4、本技術資料所提供之數(shù)據(jù)，是本公司實驗室試驗所得的確實可信之數(shù)據(jù)。但由于實際性能表現(xiàn)會因各生產廠商的實際生產和應用條件不同而會有所差異，因此用戶有責任于正式生產前對我公司產品或型號依據(jù)實際應用條件進行測試，在確認本公司產品或型號符合實際應用條件的前提下再行投入生產。由于對本公司產品的實際使用條件（指用戶的生產工藝和流程控制及實際應用狀態(tài)等）非本公司所能控制，因此本公司對用途不予保證。
立即咨詢
